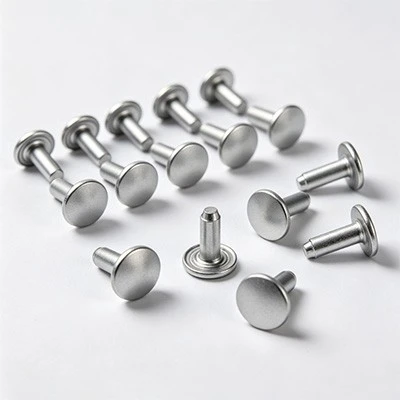

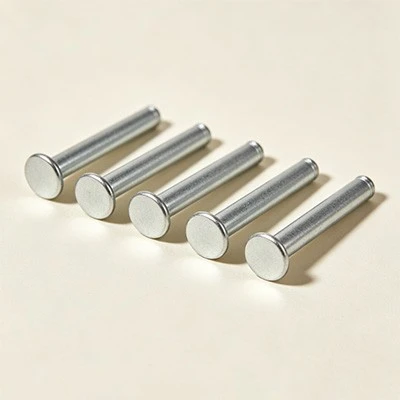

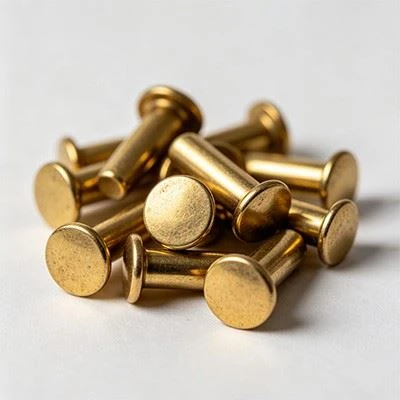

Plokščios kniedės metalui

Flat Rivets For Metal galvutės geometriniai parametrai tiesiogiai veikia kontaktinio įtempio pasiskirstymą ir jungties srities apkrovos{0}}ribą. Galvutės skersmens ir strypo skersmens santykis paprastai yra nuo 1:1,6 iki 1:2,0. Pagal ASTM F468 dydžio taisykles, taikomas spalvotųjų metalų kniedėms, kai santykis yra 1:1,8, gniuždymo įtempis, kurį sukelia galvos atraminis paviršius veikiant išankstinės apkrovos jėgai, gali būti sumažintas iki mažiau nei 60 % medžiagos takumo ribos. Sumažinus santykį iki 1:1,6, lokalus smailės įtempis galvutės krašte pašoks iki 85 % takumo ribos, o tai padidins galvos gniuždymo gedimo tikimybę esant tokiai pačiai šlyties apkrovai apie 30 %. Eksperimentiniai duomenys rodo, kad plieninės plokščiagalvės kniedės, kurios skersmuo yra 5 mm, kai galvutės skersmuo siekia 9 mm, jos atsparumas įdubimo deformacijai yra apie 15% didesnis nei 8 mm skersmens galvutės. Tuo pačiu metu kniedijimo galvutės aukštis turi būti 0,9–1,1 karto didesnis už pradinį galvutės storį. Priešingu atveju per aukšta kniedijimo galvutė sukels įtempių koncentraciją ir pagreitins nuovargio įtrūkimų atsiradimą. Todėl projektuojant reikia pasirinkti optimalų galvutės dydį, atsižvelgiant į siūlės storį ir plokštės kietumą.





Daugiasluoksnių metalinių plokščių persidengimo scenarijuje plokščios galvutės kniedės koto deformacijos elgsena yra glaudžiai susijusi su kiekvieno plokštės sluoksnio tarpo valdymu, todėl negalima ignoruoti plokštės storio derinio įtakos galutiniam sujungimo stiprumui. Pagal SAE J492 rekomenduojamą kniedijimo procesų praktiką, kai kniediuojamos trijų sluoksnių plokštės, vidurinės plokštės storis sudaro daugiau nei 40 % viso storio. Veikiant kniedijimo jėgai, strypas pirmiausia užpildys vidurinį sluoksnį, todėl padidės tarpas tarp išorinio sluoksnio plokštės ir vidinio sluoksnio plokštės. Tempimo ir šlyties bandymai rodo, kad šlyties stipris yra apie 12% mažesnis nei vienodo storio derinio. Tuo pačiu metu kniedės skylės skersmens ir strypo skersmens tolerancija taip pat yra labai svarbi.





Pagal ISO Rekomenduojama tarpo vertė 14590. Kai skylės skersmuo yra 0,1 mm didesnis už strypo skersmenį, jungties nuovargio laikas ciklinio kirpimo metu yra apie 95% standartinio tinkamumo. Kai tarpas padidėja iki 0,2 mm, nuovargio tarnavimo laikas sumažėja iki 78 % standartinio tinkamumo. Todėl didelio{7}}našumo jungtys dažnai naudojamos statybvietėje-. Tikslūs gręžimo štampai ir centravimo štampai užtikrina tikslią skylių padėtį, o jėgos jutikliai naudojami kniedijimo eigai stebėti, kad galutinis skylės skersmuo po strypo išsiplėtimo pasiektų kliūčių sutapimą su plokštės anga, taip efektyviai perduodama tarpsluoksnio šlyties jėgą ir išvengiama susidėvėjimo, o tai ypač svarbu esant dideliems sunkvežimių stogo konstrukcijoms, pvz.













Gaukite brėžinius iš klientų arba kurkite brėžinius naudodami jų specifikacijas ar pavyzdžius.

Brėžinius, gaminio žaliavas, paviršiaus apdorojimą ir kitas detales patvirtina abi šalys.









Pateikite pasiūlymą, patvirtinkite užsakymo kiekį ir įtraukite visą reikiamą informaciją.

Kaip ir mokėjimo sąlygos, prekybos sąlygos, pakuotės rūšis ir kt.







Gamindami prekes tiksliai laikykitės originalių brėžinių ir pavyzdžių.

Po galutinio patikrinimo jis buvo kruopščiai supakuotas ir pristatytas klientams.



























Populiarus Žymos: plokščios kniedės metalui, Kinija plokščios kniedės metalo gamintojams, tiekėjams, gamyklai
